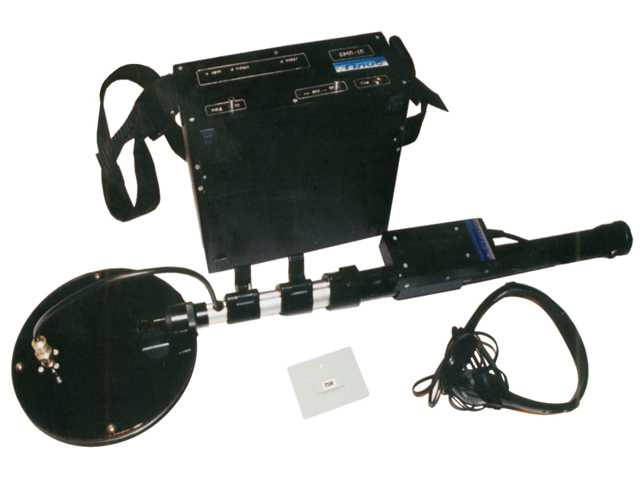

Приборы поиска / СМП-1П (радиолокационная система поиска с использованием пассивных маркеров)

 ВРЕМЕННО НЕ ПРОИЗВОДИТСЯ

Назначение

Изделие СМП-1П предназначено для поиска и определения местоположения людей и объектов снабженных пассивными маркерами.

Особенности применения

  Система обеспечивает обнаружение людей и объектов снабженных пассивными (не содержащими источник питания) маркерами, в отсутствии прямой видимости через преграды из дерева, кирпича, бетона и других материалов, а также в снежных завалах.

Принцип работы

    Антенный датчик прибора создает в зоне поиска электромагнитное поле (зондирующий сигнал). При наличии в этой зоне маркера в нем происходит преобразование частоты зондирующего сигнала в высшие кратные гармоники с последующим их переизлучением в окружающее пространство.

   Вторая  гармоник  зондирующего  сигнала  принимается  датчиком  и  регистрируется приемником прибора. Информация о факте обнаружения выдается в виде звукового сигнала в головных телефонах. При этом высота тона сигнала в телефонах зависит от уровня принимаемого сигнала отклика.



Пассивные маркеры

 Пассивный   маркер   является  простейшим ретранслятором с преобразованием несущей частоты передатчика прибора поиска пассивных маркеров, он не имеет источника питания и включает приемную антенну, преобразователь принятой частоты в высшие гармоники и передающую антенну. Конструктивно пассивный   маркер выполнен из фольгированного стеклотекс-толита толщиной 1 мм, диод помещается во фрезерованную канавку между печатными проводниками. Для защиты от влаги и коррозии маркер покрывается слоем лака тина НЦ-222.

Размеры такого маркера 48х62х1,5 мм, масса — 20 г. Комплект пассивных маркеров состоит из 30 шт.



Технические характеристики

  • Дальность обнаружения пассивных маркеров на открытой местности не менее 60 м.;
  • Точность определения направления +150.
  • Темп обследования при поиске пассивных маркеров до 600 кв.м/час.
  • Питание прибора поиска пассивных маркеров СМП-1П – автономное, от встроенного источника питания. Время непрерывной работы от одного комплекта встроенного источника питания – не менее 4 часов.
  • Вероятность обнаружения пассивных маркеров не хуже 0,95.
  • Время готовности прибора к работе не более 10 с.
  • Масса прибора с автономным источником питания не более 3,1 кг.
  • Рабочий диапазон температур от минус 20С до плюс 50С.
  • Срок службы изделия – 5 лет.

Технические характеристики пассивного маркера

  • Питание не требуется.
  • Масса одного маркера не более 20 г.
